卧式胶体磨

您的当前位置: 首 页 >> 产品中心 >> 胶体磨

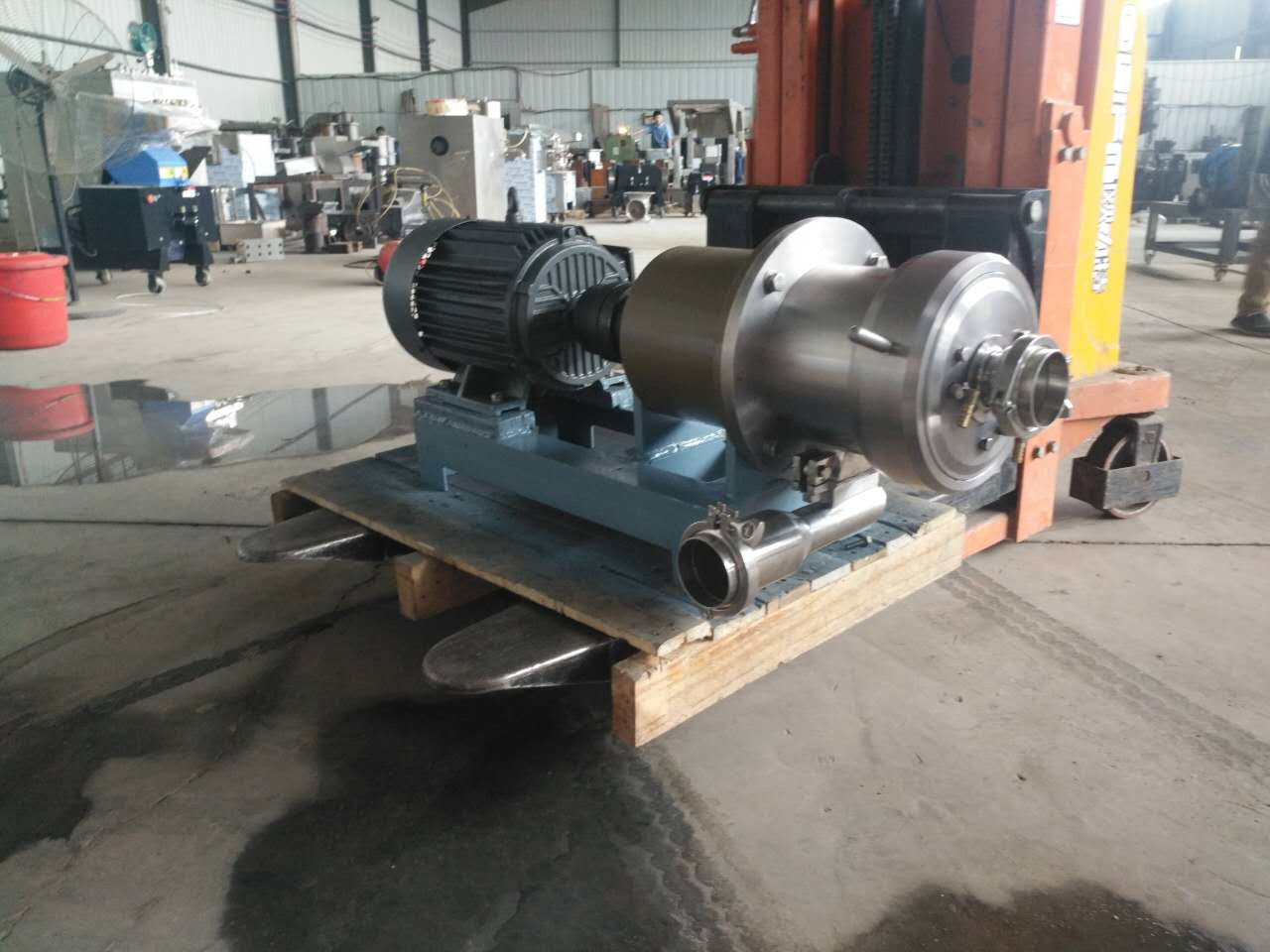

卧式胶体磨

  • 所属分类:胶体磨

  • 点击次数:
  • 发布日期:2022/06/15
  • 在线询价
详细介绍

 一、概述
  胶体磨产品是对流体物料进行精细加工的机械。它综合了均质机、球磨机、三辊机、剪切机、搅拌机等机械的多种性能,具有优越的超微粉碎、分散乳化、均质、混合等功效。物料通过加工后,粒度达250微米,均质度达90%以上,是超微粒加工的理想设备。
  该机适用于制药、食品、化工及其他行业的湿物料超微粉碎,能起到各种半湿体及乳状液物质的粉碎、乳化、均质和混合,主要技术指标已达到国外同类产品的先进水平。
  二、应用范围
  食品工业:芦荟、花粉破壁、菠萝、芝麻、果茶、冰淇凌、月饼馅、奶油、果酱、果汁、大豆、豆酱、豆沙、花生奶、蛋白奶、豆奶、乳制品、麦乳精、香精、各种饮料、鸡骨泥、猪皮及其他动物皮等。
  化学工业:油漆、颜料、染料、涂料、润滑油、润滑脂、柴油、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、玻璃钢、皮革等。
  日用化学:牙膏、洗涤剂、洗发精、鞋油、化妆品、沐浴精、肥皂、香脂等。
  医药工业:各种糖浆、营养液、中成药、膏状药剂、生物制品、鱼肝油、花粉、蜂王浆、疫苗、各种药膏、各种口服液、针剂、静滴液、胰酶制剂、乳剂等。
  建筑工业:各种涂料:包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。
  其他行业:塑料工业、纺织工业、造纸工业、生物化工、环保节能、煤炭浮选剂、纳米材料、各大中院校、科研单位等。
  三、工作原理
  该机是通过不同几何形状的定、转子在高速旋转下的相对运动,当被加工物料在自重、气压力及离心力的作用下,通过可调整的定转子的间隙时,受到强大的剪切力、摩擦力、撞击力、高频振动等复合力的作用,被有效地破碎、分散乳化及混合,从而得到理想的产品。
  粉碎室设有三道磨碎区,一级为粗磨碎区,二级为细磨碎区,三级为超微磨碎区,通过调整定、转子的间隙,能有效地达到所需的超微粉碎效果(也可循环加工)。
  四、结构特点
  1.主要零部件采用优质不锈钢材质,耐腐蚀、无毒。
  2.主要工作部件定、转子,采用特殊的机加工和热处理工艺,加工精度高,使用寿命长。
  3.定、转子可选用不同的材料,配有研磨和剪切等不同的结构和齿型,用户可根据需要选择,适用性广。
  4.加工间隙通过调整环进行微量调整,易于控制,确保产品的加工质量。
  5.主体座、调整环配有限位和锁紧装置,保证加工间隙的稳定。
  6.配有冷却系统,保证加工物料的性质。
  7.产品设计有普通进出料、管式进出料及循环加工等结构,最大限度地满足用户的要求。
  8.用户可根据需要选择普通电机或防爆电机。
  9.整机设计有多种外包装形式,可供用户选择。
  10.主轴与电机分体设计,用户可根据需要选择适当的转速。
  11.采用标准电机。
  胶体磨产品具有结构合理、性能稳定、操作简单、维修方便等优点。
  五、主要性能参数

型 号

JMS-50

JMS-80

JMS-110

JMS-130

JMS-180

JMS-240

JMS-300

物料加工细度μm

2-50

产量(t/h)
  (按物料性质而变化)

0.005-0.03

0.1-0.5

0.3-1.2

0.4-2.0

0.8-6.0

4.0-12

6.0-25


  机

功率KW

1.5/1.1

4

7.5

11/15

18.5/22

37/45

75/90

电压V

220/380

380

380

380

380

380

380

转速m/min

2820

2890

2900

2930

2930

2970

2970

转子直径mm

50

80

110

130

180

240

300


  型
  尺
  寸

长mm

520

685

700

975

981

1319

1440

宽mm

250

335

430

456

476

500

630

高mm

555

928

1000

1054

1124

1276

1420

重量kg

70

210

300

400

420

1000

1600












  注:正常装机转速为电机转速,如用户有特殊需要,应在合同中注明。
  六、配电与启动
  电机电源为三相交流电,电压为380V,设备机体保护接地。
  注:出口产品的电机根据用户要求配置。
  电机可采取直接启动或Y-启动方式(产品不含启动装置)。
  七、设备使用
  当设备安装就位连接好电源线后,按如下步骤操作:
  1.检查各紧固螺栓是否拧紧(紧固转子螺栓为M12左旋螺栓)。
  2.逆时针方向同时转动两固定杆(松开锁紧的固定杆)。
  3.将调整环向逆时针方向旋转不小于90°(将定转子间隙调大)。
  4.用专用扳手转动转子,检查转子有无卡死现象。如发现情况不允许开机。
  5.点动开关。
   检查转子旋转方向,应与设备上箭头所指方向一致(俯视顺时针方向)。
  注:转向错误会造成转子紧固螺拴松动或脱落,严重者会损伤机器。
   检查设备运转情况,是否有杂音或振动。如有情况,应立即进行检查,排除故障后方可开机。
  6.按设备上冷却水接头,连接进出水。冷却水管可以使用孔径为φ10毫米塑料软管。
  至此,设备使用前的准备工作已经就绪,可以进入生产操作。
  1.接通冷却水。冷却水压力在0.15Mpa左右,水温≤25。冷却水经过滤后可循环使用。
  2.开启电动机。
  注:在设备运转正常前,严禁投放加工物料或其他溶剂。
  3.调整定转子的加工间隙。
   逆时针方向同时转动两固定杆。
   搬动固定杆带动调整环旋转,进行定转子间隙调整。调整环顺时针旋转,定转子间隙变小,物料粒度变细;调整环逆时针旋转,定转子间隙变大,物料粒度变粗。
   根据加工物料的细度和产量要求,选择最佳定转子间隙。
  注:设备出厂时已设定好0位。
  定转子的间隙,应根据加工物料的性质和细度要求,通过试验确定。
  间隙调节应在机器运转状态下进行。
   顺时针方向同时转动两固定杆。
  注:根据生产批量情况,可以使用限位螺钉限定调整环旋转,达到限定定转子间隙的目的。
  根据使用情况,应定期对加工物料的细度进行检测,及时调整定转子间隙。
  更换定转子后,应重新设定0位并调整间隙。
  4.加入物料进行生产加工。
  注: 设备不能加工干状固体物料,只能进行湿式加工。
   进料粒度应小于1mm。物料在进入设备前应清除杂物,严禁铁质和碎石颗粒等硬物进入设备,以防损坏机器。
   根据物料的性质和加工细度要求,可进行一次或多次研磨。
  5.设备清洗
  将调整环向逆时针方向旋转不小于90°(将定转子间隙调大)。
  加水清洗。
  注:设备清洗应在机器运转状态下进行。
  6.设备如短时期内不使用,应按第七项第5条规定清洗内腔,为防锈蚀,最好用高压空气吹干。清洗时应根据不同的物料选用合适的清洗剂,保证不损坏密封件(密封件材料为丁晴橡胶)。
  八、维修与保养
  胶体磨产品结构合理、简单,操作方便,在使用过程中无须特殊的维护与保养,但需要定期对设备的定转子的磨损情况、加工物料的细度、密封件的密封效果等项目进行检查。
  1.定子拆卸
  逆时针旋转加料斗并取下,取出O形密封圈和密封垫,拆下进、出水嘴。松掉盖形螺钉,取下固定环和密封垫。逆时针方向旋转调整环并取下,取出密封垫。向上提出定子支架与定子组合体。
  拧下内六角螺钉,取出弹簧垫圈,将定子支架分开,拆下两种0形圈。
  定子的组装,按上面相反的顺序进行。
  装配前,应对每个零部件进行清洗。
  安装时,需要在各接触面和螺纹部位涂抹符合要求的润滑油。
  当拆下加料斗和进出水嘴后,也可以逆时针转动调整环,将固定环、调整环定子支架与定子总成的组合体全部取出,然后参照上面的顺序拆卸定子。

  1.加料斗
  2.进水嘴
  3.出水嘴
  4.0形密封圈
  5.盖形螺钉
  6.密封垫
  7.固定环
  8.密封垫
  9.调整环
  10.密封垫
  11.定子支架
  12.0形圈
  13.0形圈
  14.定子总成
  15.胶体磨主体
  16.限位螺钉
  17.锁紧螺母
  18.内六角螺钉
  19.弹簧垫圈
  20.导向柱



  注:定子体总成绝对不能分解。
  2.转子拆卸
  拆下出料斗。
  用专用扳手拧下左旋螺栓,取出弹簧垫圈、转子压盖和O形密封圈。
  用专用螺钉旋入一级转子M27×2螺纹孔,将转子总成顶出。
  取出托架环和O形密封圈。
  1.左旋螺栓
  2.弹簧垫圈
  3.转子压盖
  4.0形密封圈
  5.转子总成
  6.托架环
  7.0形密封圈
  8.主体座
  9.出料口法兰
  10.出料斗



  注:转子总成一、二、三级转子及离心盘绝对不能分解。
  转子的组装,按上面相反的顺序进行。
  装配前,应对每个零部件进行清洗。
  安装时,需要在各接触面和螺纹部位涂抹符合要求的润滑油。
  3.主体座等零部件的拆卸
  该部分的拆卸按如下顺序进行。
  定位销-六角螺栓-主体座。
  内六角螺钉-密封套-O形密封圈。
  紧定螺钉-离心片-O形密封圈
  百叶窗-松开顶紧螺栓-松开三角胶带-三角胶带。
  六角螺栓-座身
  1.主体座
  2.定位销
  3.密封套
  4.内六角螺钉
  5.锥端紧定螺钉
  6.离心片
  7.O形密封圈
  8.座身
  9.六角螺栓
  10.六角螺栓
  11.底座
  12.电机
  13.顶紧螺栓
  14.三角胶带
  15.百叶窗
  16.百叶窗


  装配按上面相反的顺序进行。
  4.座身
  座身按图示进行拆卸与组装。
  注:轴承使用锂基润滑脂。
  1.主轴
  2.上轴承端盖
  3.内六角螺钉
  4.弹簧垫圈
  5.轴承
  6.座身
  7.轴承
  8.弹簧垫圈
  9.内六角螺钉
  10.带轮
  11.挡圈
  12.弹簧垫圈
  13.螺母


  九、验收与服务
  半年内因出厂质量问题,免费维修,超过半年收取工本费。



  公司生产JMS系列胶体磨、JJ系列均质机、CWM 超微磨机、PG系列强力破骨机GN系列骨泥磨等系列产品。主营:破骨机大型破骨机廊坊破骨机。公司秉承技术创新的理念,引进国内外先进的技术和管理模式,以稳健的步伐向全球客户提供优质的湿法粉碎设备、及食品工程整体解决方案。

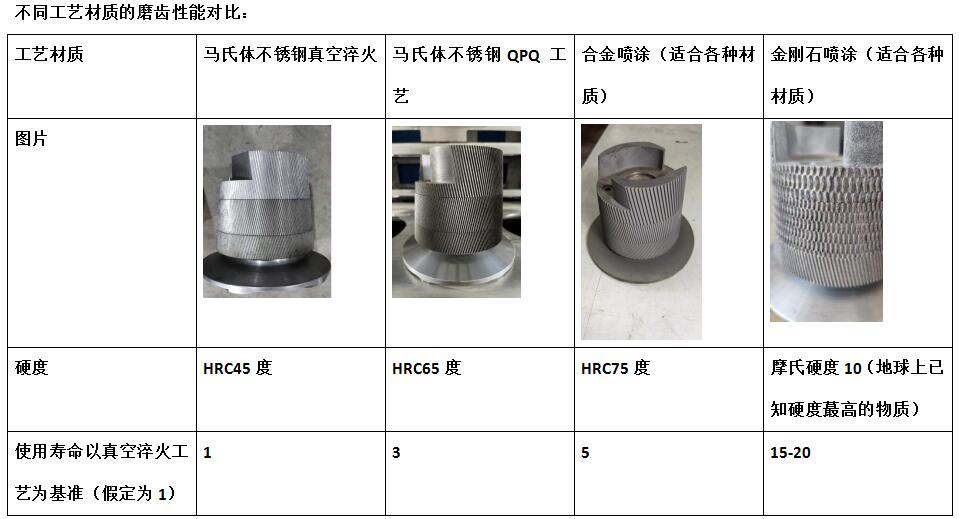

胶体磨磨齿
